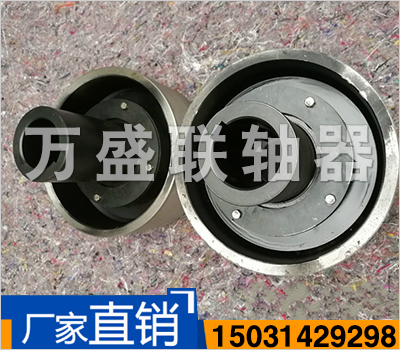

ZLZ型接中間軸彈性柱銷齒式聯軸器
時間：2018-11-30 點擊：1552
|
詳細說明
|
?訂購熱線：187-3071-6577 |
●彈性柱銷齒式聯軸器是利用若干非金屬材料制成的柱銷，置于兩半聯軸器與外環內表面之間的對合孔中，通過柱銷傳遞轉矩實現兩半聯軸器聯接，該聯軸器具有以下特點：（1）彈性柱銷齒式聯軸器傳遞轉矩大，在相同轉矩時回轉直徑大多數比齒式聯軸器小，體積小，質量輕，可部分代替齒式聯軸器。（2）與齒式聯軸器相比，結構簡單，組成零件較少，制造較方便，不用齒輪加工機床。（3）彈性柱銷齒式聯軸器維修方便，壽命較長，拆下檔板即可更換尼龍柱銷。（4）彈性柱銷齒式聯軸器尼龍柱銷為自潤材料，不需潤滑，不僅節省潤滑油，而且凈化工作環境。（5）彈性柱銷齒式聯軸器減振動能差，噪聲較大。
彈性柱銷齒式聯軸器具有一定補償兩軸相對偏移的性能，適用于中等和較大功率傳動，不適用于對減振有一定要求和噪聲需要嚴加控制的工作部位。
ZLZ型接中間軸彈性柱銷齒式聯軸器基本參數和主要尺寸
|
型號
|
公稱扭矩
Tn(N.m) |
許用轉速
[n]r/min |
軸孔直徑
|
軸孔配合長度
|
D
|
B
|
S
|
轉動慣
量Kg.m2 |
質量
m Kg |
||
|
Y型
|
J1型
|
||||||||||
|
d1
|
d2
|
L
|
L1
|
||||||||
|
ZLZ3
|
630
|
4000
|
25 28
|
25 28
|
62
|
44
|
124
|
53
|
6
|
0.02
|
8
|
|
30 32 35 38
|
30 32 35 38
|
82
|
60
|
||||||||
|
40 42 45 48
|
40 42
|
||||||||||
|
112
|
84
|
||||||||||
|
ZLZ4
|
1600
|
4000
|
40 42 45 48 50 55 56
|
40 42 45 48 50 55 56
|
112
|
84
|
166
|
73
|
7
|
0.08
|
21.2
|
|
60 63 65 70
|
60
|
||||||||||
|
142
|
107
|
||||||||||
|
ZLZ5
|
4000
|
3600
|
50 55 56
|
50 55 56
|
112
|
84
|
214
|
78
|
7
|
0.2
|
34.6
|
|
60 63 65 70 71 75
|
60 63 65 70 71 75
|
142
|
107
|
||||||||
|
80 85 90
|
80 85 90
|
172
|
132
|
||||||||
|
ZLZ6
|
6300
|
3200
|
60 63 65 70 71 75
|
60 63 65 70 71 75
|
142
|
107
|
240
|
89
|
8
|
0.35
|
48.9
|
|
80 85 90 95
|
80 85 90 95
|
||||||||||
|
172
|
132
|
||||||||||
|
ZLZ7
|
10000
|
2700
|
70 71 75
|
70 71 75
|
142
|
107
|
280
|
100
|
9
|
0.75
|
76.2
|
|
80 85 90 95
|
80 85 90 95
|
172
|
132
|
||||||||
|
100 110 120
|
100 110 120
|
212
|
167
|
||||||||
|
ZLZ8
|
16000
|
2300
|
80 85 90 95
|
80 85 90 95
|
172
|
132
|
330
|
113
|
10
|
1.6
|
119
|
|
100 110 120 125
|
100 110 120 125
|
212
|
167
|
||||||||
|
130
|
130
|
252
|
202
|
||||||||
|
ZLZ9
|
25000
|
2100
|
90 95
|
90 95
|
172
|
132
|
370
|
133
|
13
|
2.7
|
160
|
|
100 110 120 125
|
100 110 120 125
|
212
|
167
|
||||||||
|
130 140 150
|
130 140 150
|
||||||||||
|
252
|
202
|
||||||||||
|
ZLZ10
|
31500
|
2000
|
100 110 120 125
|
100 110 120 125
|
212
|
167
|
384
|
133
|
13
|
3.8
|
208
|
|
130 140 150
|
130 140 150
|
252
|
202
|
||||||||
|
160 170
|
160 170
|
302
|
242
|
||||||||
|
ZLZ11
|
40000
|
1900
|
110 120
|
110 120
|
212
|
167
|
404
|
121
|
15
|
4.9
|
239
|
|
130 140 150
|
130 140 150
|
252
|
202
|
||||||||
|
160 170 180
|
160 170 180
|
||||||||||
|
302
|
242
|
||||||||||
|
ZLZ12
|
63000
|
1600
|
130 140 150
|
130 140 150
|
252
|
202
|
480
|
165
|
15
|
11.1
|
385
|
|
160 170 180
|
160 170 180
|
302
|
242
|
||||||||
|
190 200
|
190 200
|
352
|
282
|
||||||||
|
ZLZ13
|
100000
|
1400
|
150
|
150
|
252
|
202
|
545
|
185
|
17
|
19.6
|
527
|
|
160 170 180
|
160 170 180
|
302
|
242
|
||||||||
|
190 200 220
|
190 200 220
|
352
|
282
|
||||||||
|
240 250
|
240
|
410
|
330
|
||||||||
